DDSH集中式多用户预付费电能表管理系统使用说明书
【IC卡(内置刷卡或外置刷卡)+联网型 】

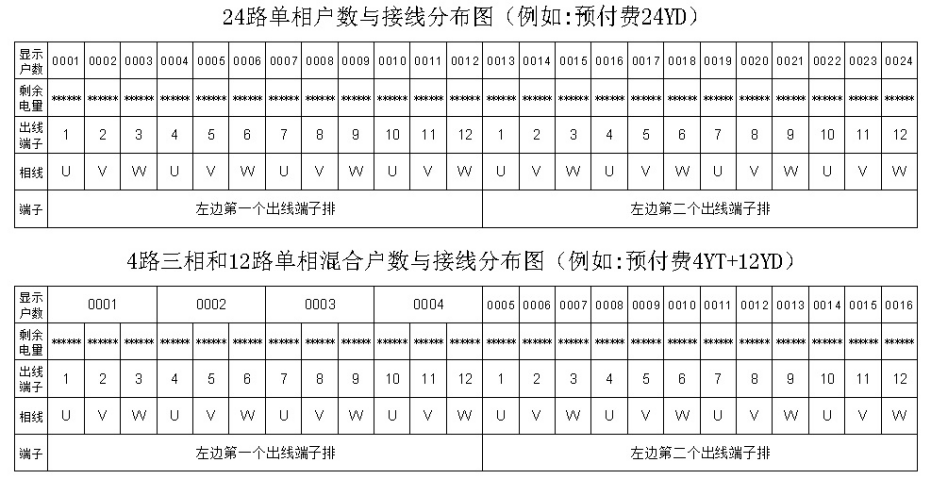

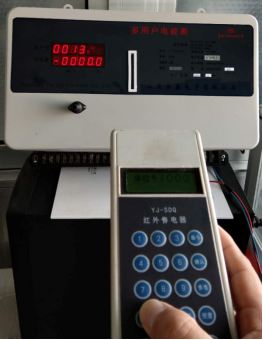

1、编号：给每台电表设定唯一的编号（编号从1#、2#、3#、4#……依次排序，也可根据自己的实际情况进行电表编号，数字范围在：0001～9999），操作方法：电表通电后，先将黑色圆形(功能)插头，插在多用户电表正面的五孔插座上，然后打开（售电机）编号器，输入数字“1”并对准电表显示屏按下【编号】键，即可完成1#电表的编号操作。建议如下排序编号：
注意：关于电表的实际接线图，请查看本说明书的最后一页


2、清零：电卡开户、并充值后，在向电表刷卡之前，先将每个用户的剩余电量清零（出厂时的剩余电量）。操作方法：电表通电后，先将黑色圆形(功能)插头，插在多用户电表正面的五孔插座上，输入数字“1”并对准电表显示屏按下【清零】键，即可完成该表第1户的清零，依次类推。注意：户号对应电表下方输出端子的排列，单相电表的第①个出线端子对应第1个用户，依次排列（三相电表的出线端子“①、②、③”对应第1个用户；出线端子“④、⑤、⑥”对应第2个用户，依次排列）。
一、系统安装

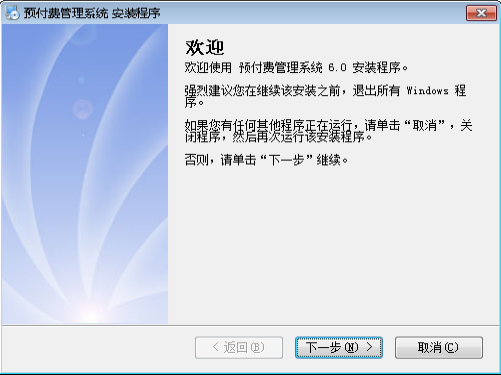

1、将安装光盘放入电脑光驱，双击光盘上的安装程序，按照操作步骤提示进行安装。（如图所示）

2、连续执行“下一步”操作，系统将会默认安装在D盘下。
3、管理系统安装完成后，刷卡型的需要在电脑上连接USB读卡器；联网型的无需读卡器。

IC卡读写器

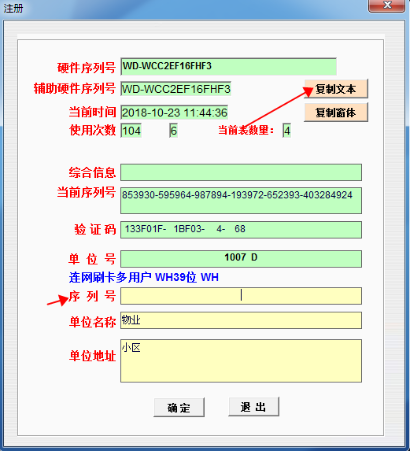

4、双击打开桌面上的图标，点击“是”进行系统注册。（如图所示）


5、点击右上角的“复制文本”，用短信、微信、QQ发送给我公司售后服务部客服，生成序列号后将其复制到红色箭头的位置。

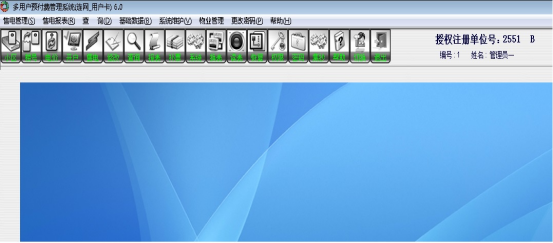

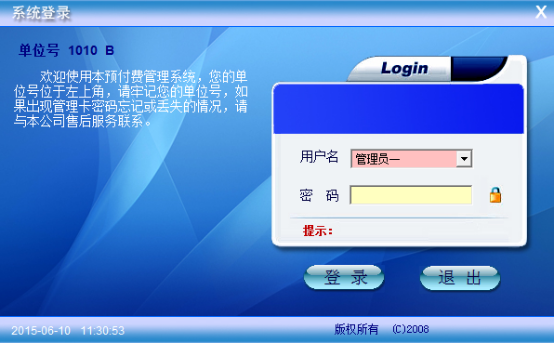

6、点击“确定”进入系统登录界面，直接点击“登录”即可进入系统主界面。（如图所示）



二、主要参数设置

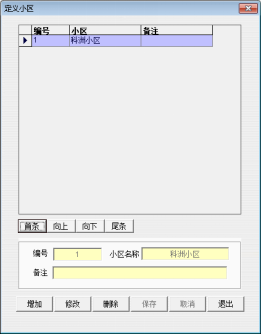

1、定义小区
点击系统界面上的〖小区〗图标，弹出对话框（如图所示）点击【增加】按钮，输入小区（或单位）名称，点击【保存】即可。

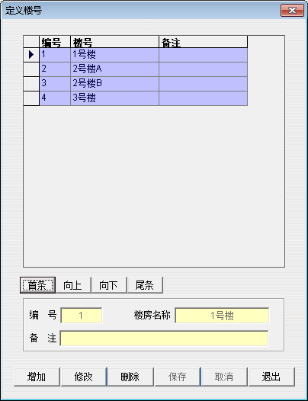

2、定义楼号
点击系统界面上的〖楼号〗图标，弹出对话框（如图所示），点击【增加】按钮，输入楼号名称，点击【保存】即可。如果想要删除无用的楼号，点击〖向下〗按钮，箭头指向该楼号，再单击【删除】按钮即可。注意：已经被使用的楼号则无法删除。


3、定义电价

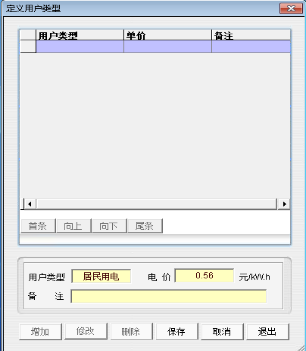

点击系统界面上的〖电价〗图标，然后点击【增加】按钮，输入用户类型和电价，点击【保存】即可。如有多个电价种类，例如：居民用电、商业用电、工业用电、农业用电等等，需要依次增加。如果是互感器型电表，则要定义电价为：单价*变比（例如：电流互感器的变比为200/5，则单价×40倍）

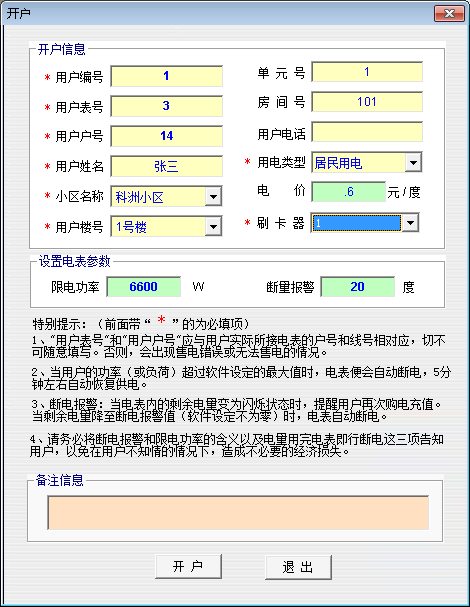

4、开户（也称开卡）
将新卡（空白卡）放在读卡器上，点击系统界面上〖开户〗图标。［用户编号］是系统自动生成的，无需输入。［用户表号］表示：该户是接在第几号电表上；［用户户号］表示：该户是接在该电表的第几户出线端子上。例如：第3号电表上的第14户出线端子对应的用户是“张三”。则开户时，用户表号填写“3”，用户户号填写“14”，其他信息依次填写即可（红色*为必填内容），点击“开户”即可完成开户操作。



 “用户表号”和“用户户号”不能填错，如果输错则无法修改，其他信息填错是可以修改的。
5、售电（也称充值）
①IC卡型：将开户后的IC卡放在读卡器上，点击系统界面上的〖售电〗图标。点击【读卡】按钮，则会显示用户IC卡的信息，在［购电金额］空白栏里输入钱数（或在［购电量］空白栏里输入度数），确定无误后点击【售电】按钮，弹出确认对话框后，点击［是Y］即可完成售电充值操作；点击［否N］则取消本次售电充值操作。

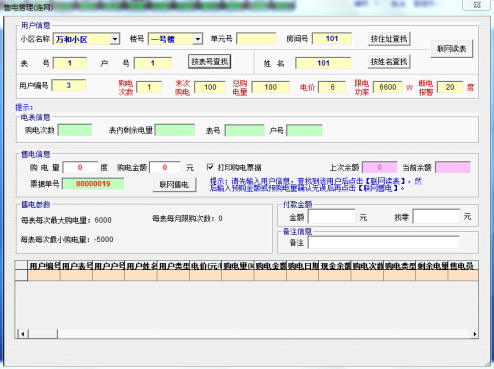

②连网型：点击系统界面菜单栏内的【售电管理】，在下拉菜单中点击〖售电(连网)〗，弹出〖售电管理(连网) 〗”对话框（如图），连网售电之前请先查找该用户，可通过住址、表号、姓名查询到该用户，然后再点击[联网读表]读出该户表的信息，然后输入购电金额或购电量，点击[联网售电]，这时会弹出确认信息，点击确定后系统会提示售电成功，即完成该用户的售电操作。


6、用户操作（用户卡型）
刷卡：将充值后的用户卡插入电表卡槽中，电卡中的电量会自动传输到电表上，刷卡时间大于3秒钟。
7、补卡（用户卡型）

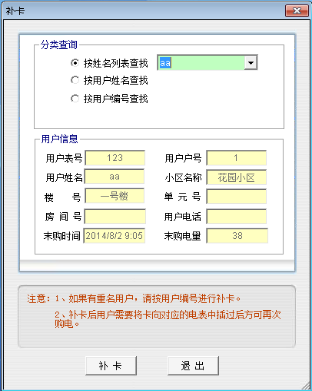

当用户的IC卡丢失或损坏后，需要做“补卡”处理。将一张空白卡放在读卡器上，点击系统上的〖补卡〗按钮（或售电管理菜单中的“补卡“选项。通过“分类查询”找到用户的信息，然后点击“补卡”。把新补的电卡插入对应的电表中即可完成补卡操作（补卡后的电卡需要插入电表一次才能再次售电）。同时旧卡作废。

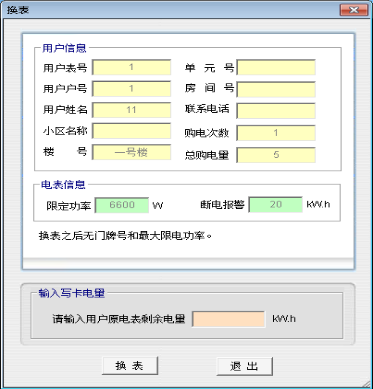

8、换表
IC卡型多用户电表售电：当电表出现故障、需要更换，或者IC卡的信息与电表不一致时，IC卡需要在电脑系统中进行“换表”功能操作。将用户卡放在读卡器上，选择系统界面上的“换表”按钮。弹出换表对话框，输入“原用户电表剩余电量”后，点击“换表”按钮，再将IC卡插入更换（或清零）后的电表中，即可完成换表操作。注意：刷卡前需要用售电（编号）器将电表上的该户清零。

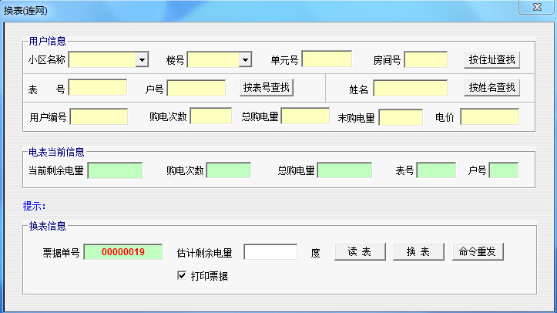

  连网型多用户电表售电：当多用户电表出现故障需要更换时，先将换好的电表通电用编号器做好电表的编号操作，更换好的电表的编号要与原故障电表的编号相同；选择软件系统界面上的“系统维护”下拉菜单中的“换表（连网）”，弹出换表对话框（如图14），先按住址、表号或姓名查找到该用户的信息，然后再输入原用户表剩余电量后，点击换表，即可完成换表操作。


9、复位卡（用户卡型）
点击“制卡”菜单下射频卡“复位”子菜单中的复位卡选项，把购电卡复位成空白卡。


10、读表（连网型多用户）

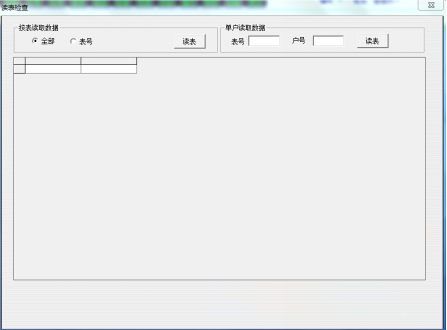

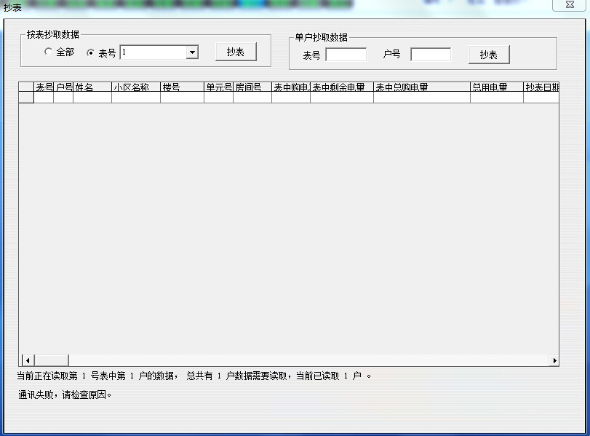

多用户电表为联网型时用到该操作，点击系统界面的“读表”按钮，打开如图16所示窗口，选择“全部”点击“读表”，系统将在下表中依次读出并显示已经开户的相应的表号户号的实时剩余电量；选择“表号”点击“读表”，系统将在下表中依次读出并显示已经开户的相应的表号下的所有用户的实时剩余电量；在单户读取数据栏输入需要的表号和户号，点击“读表”，只显示相应的单户当前剩余电量；该读表操作只显示相应的查询数据，该数据不保存到数据库中。


11、集抄（连网型多用户）
多用户电表为联网型时用到该操作，点击系统界面的“集抄”按钮，打开如图所示窗口，该窗口内的操作和“读表”操作相同，不同的是该操作的结果将存的数据库中，以便进行数据相应的查询操作。



注意事项
1、由于数据库存有售电记录，请务必保护好数据库，做好数据库的备份工作。不是万不得已的情况下不要随意重装操作系统，若真的要重新安装操作系统，请在安装之前先将预付费系统的数据库文件备份出来（数据库文件是在软件安装目录下的sdsj.mdb文件），待预付费系统安装好以后，再将备份的数据库文件覆盖新安装的数据库文件即可。
2、IC卡插入电表，插卡四秒钟后方可取出。
3、若发现本系统存在某方面缺陷，请通知本公司，本公司将尽快予以解决。

温馨提示：
本公司会根据产品种类的不同，说明书亦会有所改动。但会保留对版权及产品的最终解释权，如有更新时会另行通知。不明之处请联络本公司售后服务部。
