一、简介
    DDSH1703型预付费多用户电能表是我公司研制生产的高科技产品，它采用微电子处理技术和SMT表面封装焊接及在线测试技术，能将多达39户的用电量集中检测，逐户循环显示，预付费方式灵活：既可以通过IC卡购电；也可以通过485联网的形式远程购电。传感元件采用了德国VAC真空熔炼公司研制的1J77A型高导磁率微型电流、电压互感器，与锰铜（康铜）分流元件相比，具有精度高、量程范围宽、自身功耗低、抗干扰能力强等特点；继电器采用高性能大功率磁保持继电器，具有耐压高、过载能力强等特点。DDSH1703型多用户组合式电能表可广泛用于居民楼、集体公寓、学校公寓等用电场所，具有体积小、抄表方便、预付费、防窃电等功能，是普通电能表的理想替代产品。
二、功能特点：
1、用户用电量集中检测和显示，表箱体积小，抄表方便，防止窃电。
2、高量程10-50A，用户无须因家用电器的增加而更换电能表。
3、表壳冲压成型，密封性能好，带有铅封，符合国标GB/17215-2002。
4、具有双向计量功能，能够精确测量正、负两个方向的用电，并且以同一方向累计电能，有防窃电功能。
5、具有功率显示功能，直观显示用户的用电负荷，实现现场校表。
6、采用高精度微型电量互感器，电气隔离效果好，超负载能力强，使用寿命长。
7、电路采用三相电源供电，即使供电线路缺相，用电量也能正常计量。
8、用电预付费功能：用户可采用加密IC卡或通过计算机联网将所购电量写入电能表中，待用户剩余电量不足时，电能表拉闸报警，剩余电量为零时，电能表切断供电线路；用户再次购电写入电能表后自动上电。
9、恶性负载控制——当用户使用电热炉、电热杯、电暖气、热得快等“恶性负载”时，电能表可自动识别并断电，当此类负载去掉后自动上电。（此功能适用于公寓用电管理，须定制）
10、超负荷断电——电能表可设定用户的最大负荷电流，当用户的用电电流超过限额电流时，电能表自动切断该供电电路，待5分钟后自动上电，若用户的用电电流仍超过限额电流，电能表将再次断电。
11、定时控电——电能表可对用户用电进行时间控制，电能表通过IC卡售电系统或计算机联网系统，设定自动断电、自动上电时间，方便对用户的用电管理。（此功能适用于公寓用电管理，须定制）
12、双回路控制——一个用户两路供电，一路专供照明，有恶性负载控制和超负荷断电功能，另一路供给电热水器、空调等大功率用电设备。（此功能适用于公寓用电管理，须定制）
13、采用专用接线端子，双螺栓压线，使用更可靠。
14、整机功耗低，低于一台机械式电能表的功耗（<7VA）。
三、技术参数
1、标定电流：10（50）A
2、工作电压：AC160～250V
3、精度等级：1.0级
4、起动电流：0.4%Ib
5、环境温度：-20℃～+55℃
6、重量：约8kg
7、总进线端子接线截面积：≤75 mm²
    8、用户接线端子接线截面积：≤10 mm²
四、型号说明

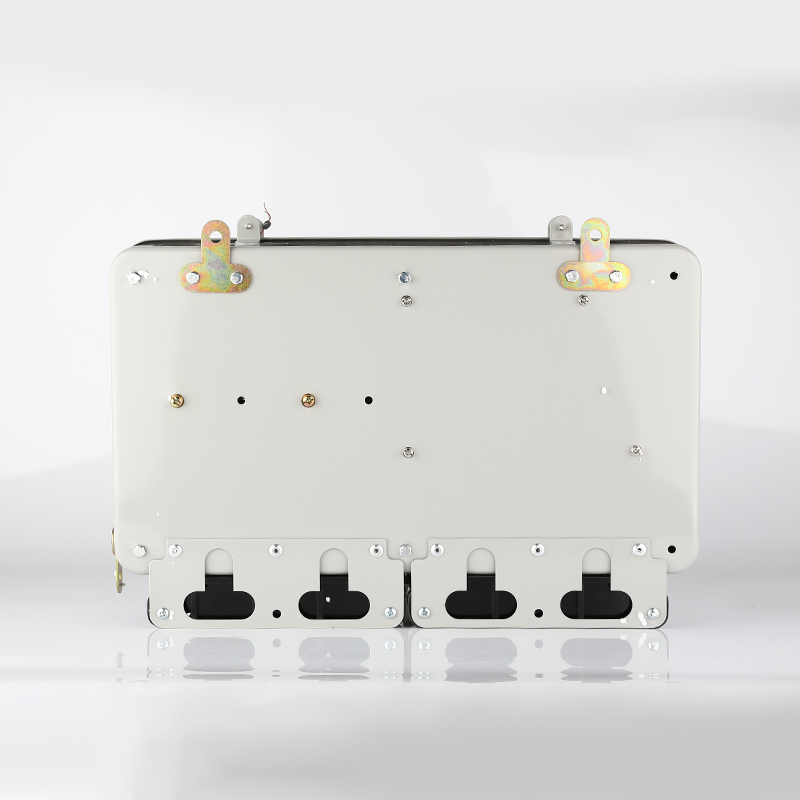

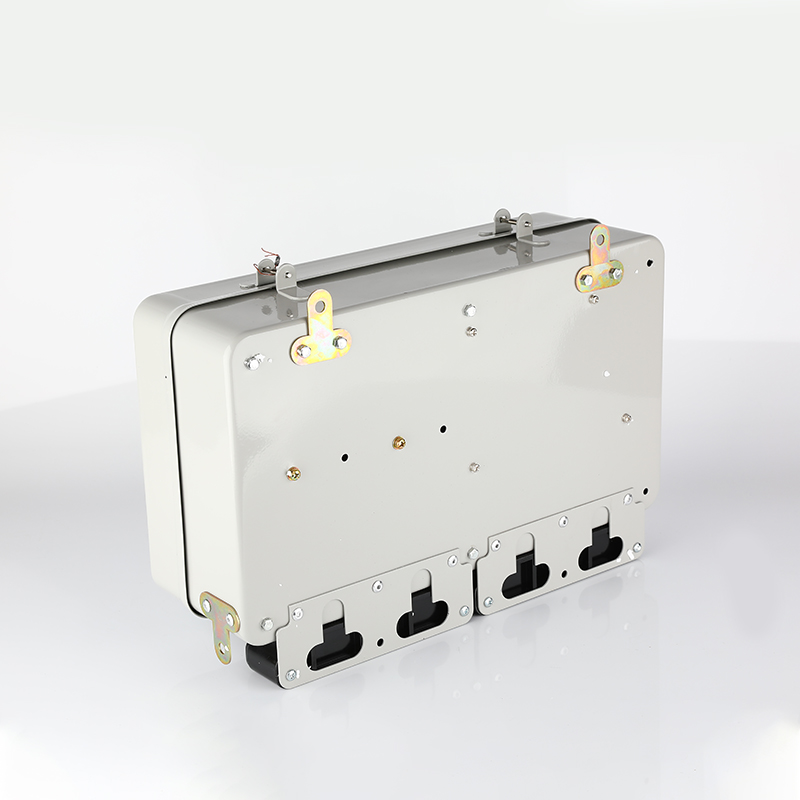

五、外型端子

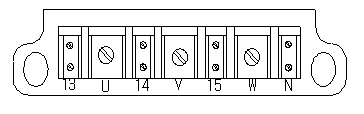

电能表总进线端子（I）见图2。
U、V、W表示三相总进线端子，它可通过孔内径不小于5，宽度不超过22的接线铜鼻子或铜板与供电线路相连。
N为电能表用零线接线端子，因电能表自身功耗低，可用线径较细的导线与公用零线连接。

      图2  电能表总进线端子（I）示意图
用户接线端子（O）见图3。

图3  电能表用户接线端子（O）示意图
六、接线方式
将供电总线通过配电箱的内置总开关引线接入该电能表总进线端子的三相输入端U、V和W，电能表的零线由零线排引入总进线端子的N端。为降低公用零线上的总电流，电能表总进线一般采用三相四线制接线方式，；若总进线为单相接线方式，要将电能表的三个进线端子并在一起使用。

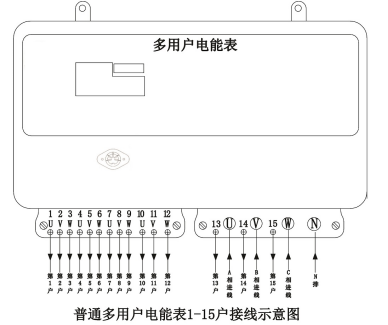

   图4  DDSH1703-15型预付费多用户电能表接线示图
七、付费方式及系统组成：
   1.  联网付费方式
   系统组成：  DDSH1703- xY型多用户电能表；红外抄表器（用于给电能表编号）；RSVVP型屏蔽双绞线；数据集抄器；计算机及管理软件。
IC卡付费方式：
系统组成：  DDSH1703- xY型多用户电能表；Yj-1型射频卡读卡器；红外抄表器（用于给电能表编号）；IC卡1张/户；售电机及管理软件。
八、电能表编号管理方法
为实现特定的预付费功能，在正常使用前，DDSH1703型预付费多用户电能表要使用红外线抄表器进行编号管理。红外线抄表器开机状态下在表号后按个位键或十位键或百位键输入电能表编号，对准电能表观察窗按编号键，电能表复位后，相应编号输入电能表，编号操作完成。
九、剩余电量的读取
直读方式

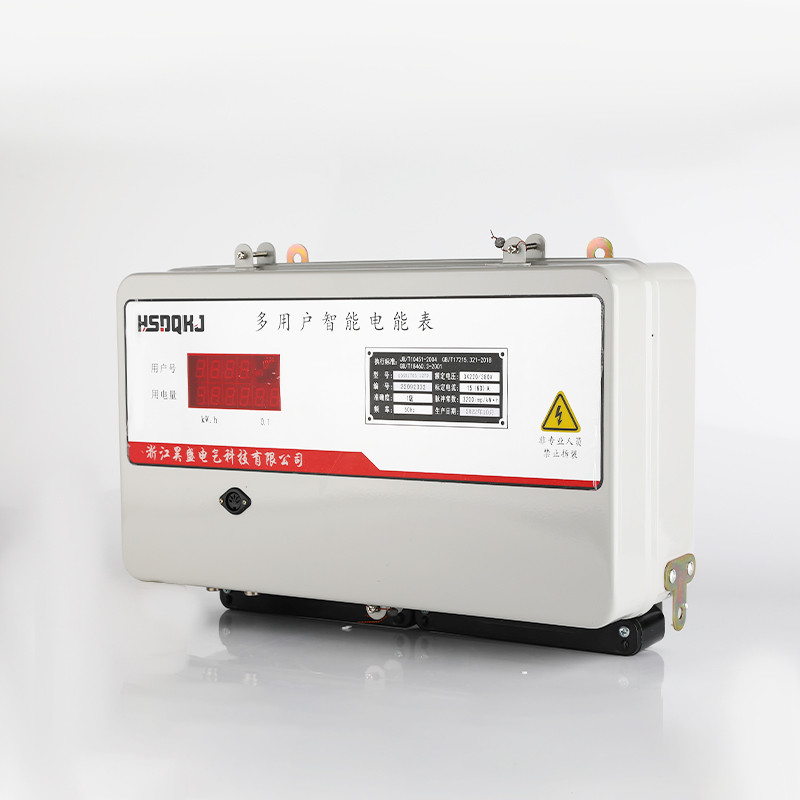

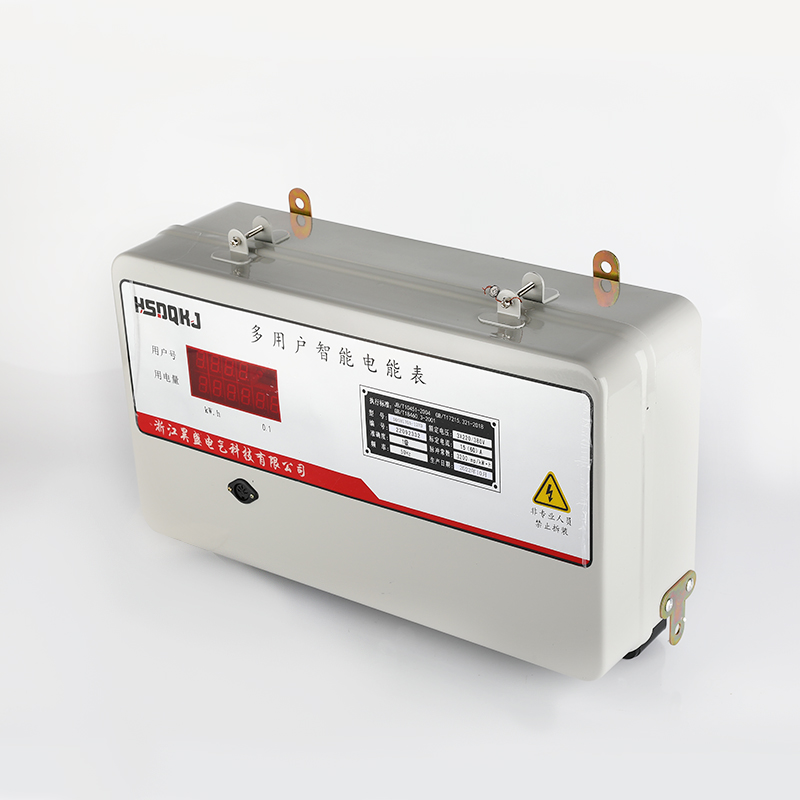

在电能表前面板上有两排LED显示器，上排四位为用户电表序号，下排六位为用户剩余电量，最高显示度数为9999.9度。显示为分户循环显示，每3秒左右切换一户。若显示到某一户时，该用户的户号闪烁，则表示该用户已经断电。
计算机联网方式
DDSH1703型预付费多用户电能表通过RS485通讯接口和数据集抄器、主控计算机组成计算机联网售电系统，每套计算机联网售电系统可同时管理255台DDSH1703型预付费多用户电能表，每台DDSH1703型预付费多用户电能表的编号不能相同。在计算机联网售电系统中，可以随时读取每台DDSH1703型预付费多用户电能表的每一户的剩余电量和通断电状态，具体方法详见计算机联网售电管理软件。
十、电能表自动断电功能
电能表正常工作后出现自动断电现象主要有以下五种功能决定。
拉闸报警断电
拉闸报警断电的目的主要是提醒用户及时买电，例如拉闸报警断电值设置为10度，当电能表显示用户购电量剩余为10度时，该户的继电器自动断电，提醒用户及时买电，这时该户的户号闪烁。拉闸报警断电值可以通过计算机联网系统来设置，也可以由IC卡售电管理系统来设定。
当出现拉闸报警断电时，可采取三种方法使电能表正常供电：
在电能表显示到该户时按一下电表下边的上电按钮，这时该户即可正常用电，该户的户号也不再闪烁。
通过IC卡售电的用户可把该户的IC卡在Yj-1型射频卡读卡器上刷卡，这时该户即可正常用电，该户的户号也不再闪烁。
通过计算机联网售电的用户可通过计算机软件系统对该用户进行上电，这时该户即可正常用电，该户的户号也不再闪烁。
当出现拉闸报警断电后，用户应尽快到售电中心购买电量输入电能表，否则，用户用完拉闸报警断电值后，电能表将进行余额为零断电。
余额为零断电
余额为零断电是电能表显示用户购电量为0度时，该户的继电器自动断电，提醒用户必须买电，这时该户的户号闪烁，用电量显示为—0000.0。此时用户应尽快到售电中心购买电量输入电能表。
恶性负载断电
当用户使用电热炉、电热杯、电暖气、热得快等“恶性负载”时，电能表可自动识别并断电，当此类负载去掉后自动上电。（此功能适用于公寓用电管理，须定制）
超负荷断电
电能表可设定用户的最大负荷电流，当用户的用电电流超过限额电流时，电能表自动切断该供电电路，待5分钟后自动上电，若用户的用电电流仍超过限额电流，电能表将再次断电。
5、定时控制断电
电能表可对用户用电进行时间控制，电能表通过IC卡售电系统或计算机联网系统，设定自动断电、自动上电时间，方便对用户的用电管理。（此功能适用于公寓管理，须定制）

十一、售电方式
电能表管理人员可通过两种方式把用户所购买的用电量输入电能表，即IC卡售电方式或计算机联网售电方式。
IC卡售电方式
IC卡售电方式以IC卡作为用户购电载体，安全可靠、准确方便；操作方法如下：
(1) 售电管理人员把用户所购电量由售电机写入IC卡，具体操作方法详见IC卡售电管理软件。
(2) 用户把该户的IC卡在Yj-1型射频卡读卡器上刷卡,当Yj-1型智能卡读写器显示出该用户电能表的剩余电量时,此时用户所购电量即可写入电能表中。
2、计算机联网售电方式
用户从管理中心交费购电后，由管理人员通过操作售电管理软件系统，将所购电量远程写入电能表中。具体售电方法详见计算机联网售电管理软件。
十二、注意事项
1、电能表应安装在楼内，以防雨水进入表内或爆晒。
2、电能表的运输和拆封不应受到剧烈冲击，并根据ZBY00382/84《仪器仪表包装技术条件》规定、运输、贮存。
3、电能表应贮存在原包装箱内，贮存的环境温度为-25℃—70℃、相对湿度不超过85%，空气中无腐蚀性气体。
4、电能表在仓库里贮存时，应放在台架上，叠放高度不超过5箱。
十三、质量保证：
电能表自出厂日期两年内，在用户遵守本说明书规定要求使用，并在铅封仍完整的条件下，如出现质量问题，本公司给予免费修理或更换。
特别提示：
电能表接线后应仔细检查，电能表零线安装完好。
